2-лаборатория

Тема лабораторной работы: «Кодирование текстовой информации и графической информации».

Цель: обучение способам кодирования текстовой и графической информации.

Оборудование:  интерактивная доска для демонстрации компьютера учителя.

Ход занятия:

Актуализация знаний

1. Приведите примеры текстовой информации.
2. Приведите примеры графической информации.
3. Что такое кодирование?
4. Для чего необходимо обладать умением кодировать информацию?

Изложение нового материала

На данном занятии рассмотрим способы кодирования текстовой информации с помощью ASCII и  UTF -8 кодов и кодирование графической информации, представленной в растровой и векторной форматах.

ASCII  расшифровывается   как  American Standard Code *** Information Interchange.

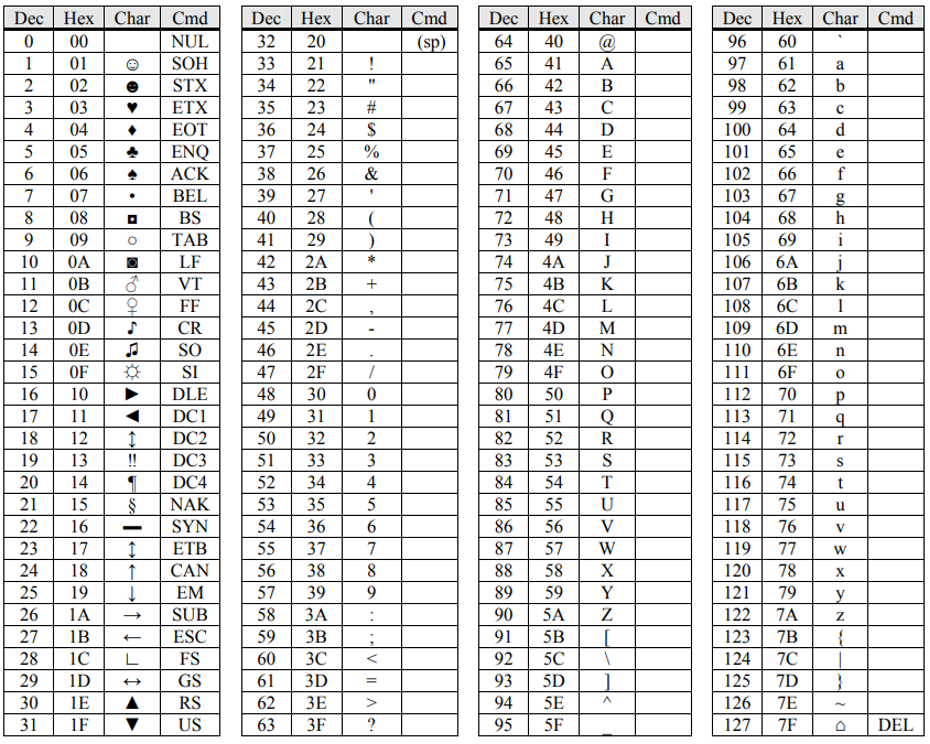

В стандартной кодовой таблице  ASCII  127 символов.

Задача 1. Используя стандартную кодовую таблицу   ASCII , закодируйте фразу: « Hello ,  World !» в шестнадцатеричное и десятичное представления.

Решение

Воспользуемся стандартной таблицей   ASCII  и закодируем в шестнадцатеричное представление. В результате получим:

48656С6С6 F 2 C 00576 F 726 C 6421

Воспользуемся стандартной таблицей   ASCII  и закодируем в десятичное представление. В результате получим:

721011081081114408711111410810033

UTF -8 расшифровывается как  Unicode   Transformation   Format , 8- bit  и является системой.

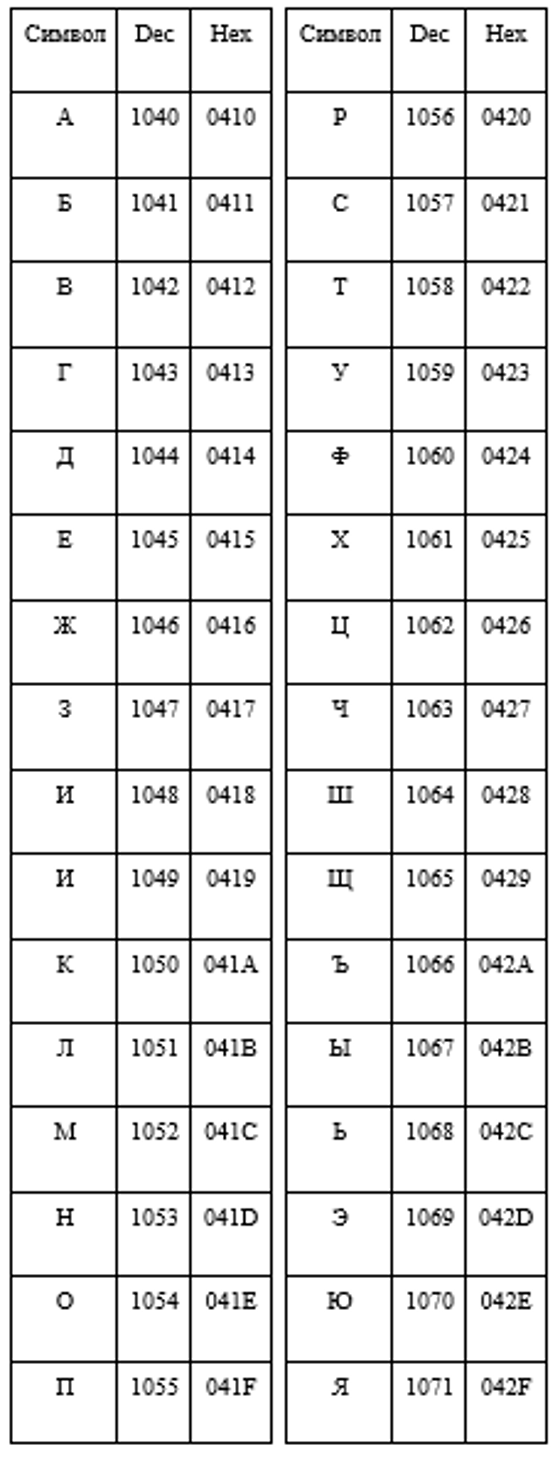

Ниже представлена часть кодовой таблицы  UTF -8.

Задача 2.     Используя стандартную кодовую таблицу   UTF -8 , закодируйте слово: «ИНФОРМАТИКА» в шестнадцатеричное и десятичное представления.

Решение

Воспользуемся стандартной таблицей   UTF -8  и закодируем в шестнадцатеричное представление. В результате получим:

0418041 D 0424041 E 0420041 C 041004220418041А0410

Воспользуемся стандартной таблицей   UTF -8  и закодируем в десятичное представление. В результате получим:

10481053106010541056105210401058104810501040

Для кодирования растровой графической информации используются пиксели.

Самым простым способом растрового кодирования можно представить черно-белое изображение, состоящее из белых нулевых клеток и черных единичных клеток.

Задача 3. Закодируйте представленное ниже изображение методом растровой графики:

Решение

Составим полотно из нулей и единиц, где 0 – пустая клетка, а 1 – закрашенная:

0010000001000000

0001000010000000

0000111100000000

0000111100000000

0000111100000000

0000011000000001

0000011111111110

0000111111111110

0000111111111100

0001101100001110

0001000100001010

0001000100001010

Для кодирования векторной графической информации используются графические примитивы (точка, линия, прямоугольник, окружность и т.д.).

Самым простым способом векторного кодирования является формирование изображения с помощью объединения точек на плоскости.

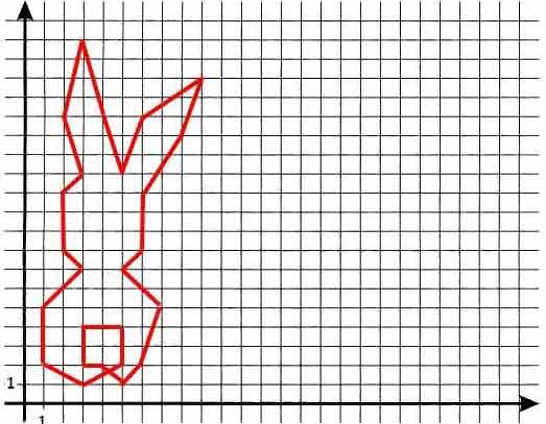

Задача 4. Закодируйте координатным способом следующее графическое изображение:

Решение

Запишем координаты каждой точки из представленного графического изображения. Сначала будем писать координату Х, а затем –  Y :

(1; 2), (1; 5), (3; 7), (2; 8), (2; 11), (3; 12), (2; 15), (3; 19), (5; 12), (6; 15), (9; 17), (8; 14), (6; 11), (6; 8), (5; 7), (7; 5), (6; 2), (5; 1), (4; 2), (3; 2), (3; 4), (5; 4), (5; 2), (3; 1).



Вопросы и задания для самоконтроля

1. Изобразите на координатной плоскости первую букву своего имени и изобразите и напишите ее код (координаты каждой точки).
2. Нарисуйте изображение опираясь на его кодировку:
